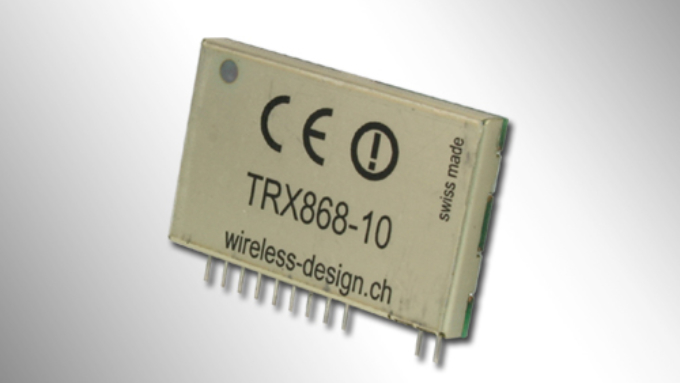

Transceiver-Modul TRX868-10 mit Abschirmblech

Grössenverhältnis zur Hand

Transceiver-Modul Print

Ansicht Vorderseite

Ansicht Rückseite

TRX868-10/12

Schmalband-Funkmodem für 868 MHz

Das TRX868-10 (oder TRX868-12) ist ein hochwertiges, intellligentes Schmalband-Funkmodem für das Frequenzband um 868 MHz.

Eigenschaften

modernste, leistungsfähige Schmalband-Architektur
flexibel konfigurierbar mittels RS232 Kommandos
sehr hohe Reichweite, bis 4km
ausgereiftes Design, einfach in der Anwendung
in verschiedenen Software-Versionen lieferbar, optimiert auf die häufigsten Applikationen (A, B, C)
stromsparender Batteriebetrieb ab 2.4 V
Softwareanpassungen auf Anfrage möglich
Swiss made: Wir entwickeln, produzieren und testen dieses Produkt selber in unserem Hause

Spezifikationen

Sichtreichweite
1200 m Version A/B/C

Sendeleistung
TRX 868-10: +10 dBm, Speisung 5.0 V
TRX 868-12: +8 dBm, Speisung 3.5 V

Empfangsempfindlichkeit [50 Ohm / BER = 1E-3]
bis -115 dBm Version A/B/C

Abmessung
40.0 x 25.0 x 4.5 mm (ohne Anschlusspins)

Speisung
TRX 868-10: +3.5...+6.0 V (mit Spannungsregler)
TRX 868-12: +2.4...+3.6 V (ohne Spannungsregler)

Produkteblatt

Produkteblatt TRXnnn-10

Datenblätter

Konformitätserklärung

CE TRXxxx-10x

Evaluations-Kit 3

Funkstrecke mit TRXnnn-10A Transceivern

Erfahren Sie mehr

Antennen

Antennen für Sender und Empfänger auf 433 MHz/868MHz.

Erfahren Sie mehr

Kabel

Verlängerungs- und Adapterkabel

Erfahren Sie mehr

Software-Versionen

Version A

Für einfache Anwendungen als Kabelersatz z.B. zwischen PC und Peripheriegeräten gedacht, wo die Zeitverzögerung durch die Funkstrecke keine Rolle spielt. | Selbständige Fehlerprüfung mit Quittierung und Wiederholung im Fehlerfall. | Sendevorgang startet sobald der Buffer voll ist oder wenn nach 3ms keine weiteren Daten folgen. | Zusammen mit dem Evalkit3 ideal geeignet, um die Funkreichweite zu testen.

Version B

Maximale Transparenz und Kontrolle über den Funkkanal. Keine Codierung oder Fehlerprüfung. Senderseitig angelegtes Signal wird transparent und mit minimaler Verzögerung 1:1 beim Empfänger ausgegeben. Optimale Kompatibilität zu beliebigen Codierungsarten und Funkmodulen anderer Hersteller.

Version C

Transparenter Bytemodus für kurze Reaktionszeiten bei gleichzeitig einfachster Ansteuerung. Die byteweise seriell eingehenden Daten werden mit einer kurzen Verzögerung über Funk gesendet, sodass der Empfänger bereits wenige Millisekunden nach der Übertragung des 1. Datenbytes mit der seriellen Datenausgabe beginnen kann. Wenn die Fehlerprüfung aktiviert ist, werden empfängerseitig nur korrekt übermittelte Daten ausgegeben, ohne die Fehlerprüfung muss diese Aufgabe durch die übergeordnete Applikation erfolgen.
